二极管模块的具体分类以及详细介绍
发布日期:2021-09-29
二极管模块分为:快恢复二极管模块、肖特基二极管模块、整流二极管模块、光伏防反二极管模块等。二极管与二极管模块的主要区别在于功率,速度,封装。二级管一般指电流、电压、功率比较小的单管,一般电流在几安培以内,电压最高超过1000 V,但反向恢复速度很快,只有几 ns到几十 ns,用在小功率开关电源做输出整流,或者需要频繁开关的场合,其封装一般是塑封、玻璃封装、陶瓷封装等。二极管模块是指封装成模组的二极管,功率比较大,几十、几百安培,主要用于整流,用于大型设备,如电焊机等,恢复时间快,但比二极管慢,一般在几十 ns到几百 ns之间。
那二极管模块应如何选型呢?
1、快恢复二极管模块
快恢复二极管是一种特殊的晶体器件,能迅速从通态转换为光态。传导时间相当于开关关闭(电路连接),截止时相当于断开(电路切断)。其特点是开关速度快,快速恢复二极管可以快速转换,提高器件的频率,改善电路的波形。快速恢复二极管模块分400 V快速恢复二极管模块、600 V快恢复二极管模块、1200 V快恢复二极管模块等。
2、肖特基二极管模块
肖特基二极管A为正极,用 N型半导体 B作为负极,在两个接触面上形成的势垒具有整流特性的金属半导体器件。特点为正导电压低,逆恢复时间短,正向整流,适用于高频整流,用于低压大电流输出场合。Shotkey二极管模块分为50 V肖特基二极管模块、100 V肖特基二极管模块、150 V肖特基二极管模块、200 V肖特基二极管模块等。
3、整流器二极管模块

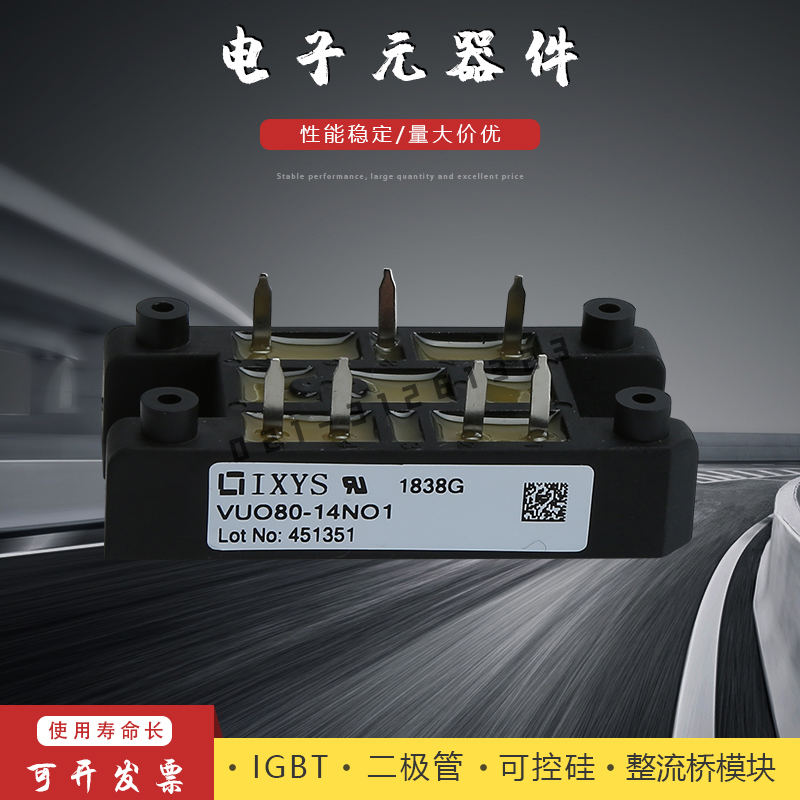

整流二极管模块采用二极管正向导通和反向截止的原理,将交流电转换成电能的半导体器件。其特点是耐高压,功率大,整流电流大,工作频率低,主要用于各种低频半波整流电路,或连接成整流桥做全波整流。通常整流模块的电压在400-3000 V之间。
4、光伏防反二极管模块
防反二极管也叫做抗反向二极管的作用是防止方阵电流的反向作用。当在 PV汇流箱中选择 PV防反二极管时,由于受到汇流箱IP65等级的限制,一般选用模块化比较方便。抗反二极管模块选型的主要条件是压力降低、热阻小、热循环能力强。
